Handleiding LED montage

De montage van onze LED lampen is erg gemakkelijk! Hieronder vindt u de uitleg:

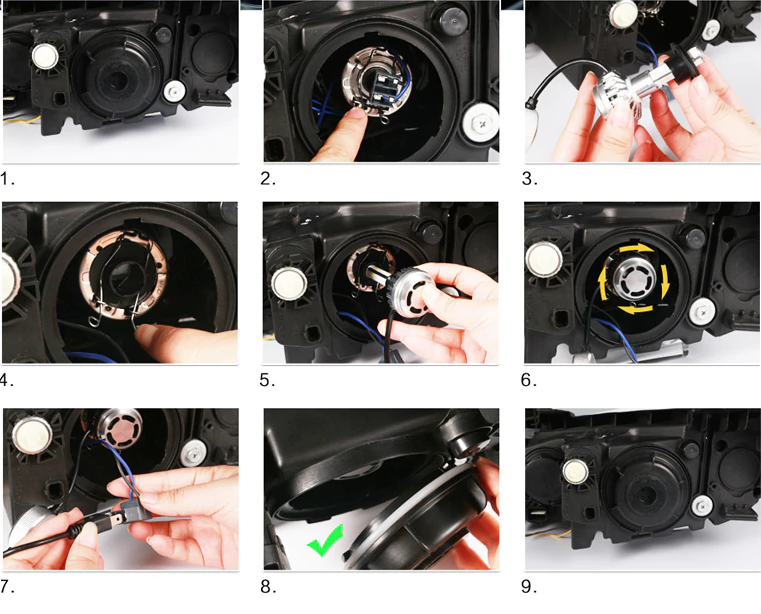

Stappenplan
1. Vind de locatie van de originele halogeenlamp.
2. Open de koplamp door het afdekkapje te demonteren en haal de originele halogeenlamp uit de koplamp.
3. Draai (indien nodig i.v.m. de ruimte) de voet (fitting) van de led lamp af.
4. Plaats de voet (fitting) van de LED lamp in de koplampunit en zet deze vast. Bij sommige auto's de voet (fitting) vastzetten met een (LED) adapter.
5. Plug de lamp in de voet (fitting).
6. Draai de LED lamp in de goede positie (de LED's dienen links en rechts te schijnen).
7. Sluit de plus en de min van de LED lamp aan op de originele stekker van de lamp van de auto. Controleer dat deze goed en strak zit en dus juist contact maakt.
8. Plaats het afdekkapje terug op de koplamp om stof en vocht te weren.
9. Zet de verlichting aan en controleer of de LED's goed functioneren, mocht dit niet zo zijn, wissel dan de '+' en '-' om.

Draai de LED lamp zo in de fitting dat de LED's (LED chips) op de LED lamp links en rechts in de koplampunits schijnen (bij de H4 fitting naar boven en onder, dimlicht boven en grootlicht onder). Dan onstaat het beste lichtbeeld. De LED's dienen dus niet naar boven en beneden in de reflector- of projectorkoplamp te schijnen. Dit is niet van toepassing bij de H4 premium Line, deze kan maar op één manier gemonteerd worden, waarna direct in orde.

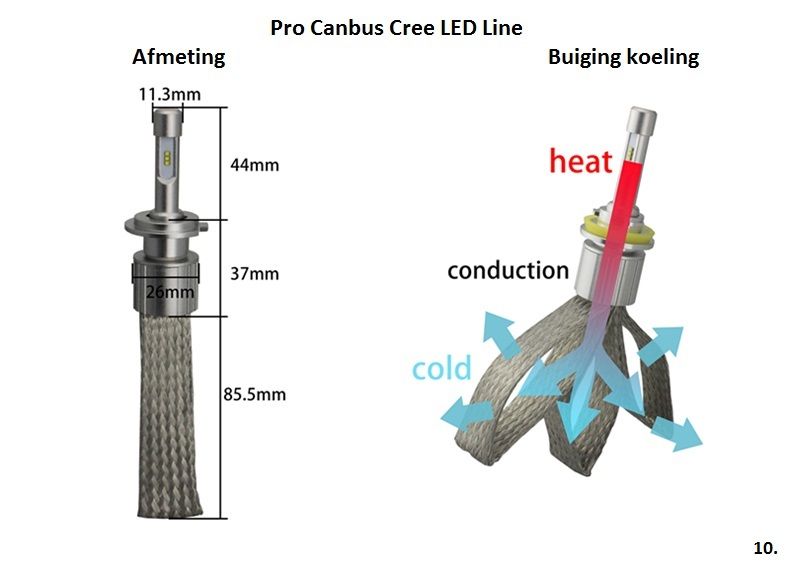

Belangrijk (enkel bij de Pro Canbus LED Line)! Als de LED compleet is geïnstalleerd, open je de koperen/metalen koelstrips zoveel mogelijk. Hierdoor kan de warmte goed worden afgevoerd en worden de LED's minder warm, wat ten goede komt van de levensduur van de LED lampen. Zie hiervoor afbeelding 10. De koperen/metalen strips mogen geheel in de koplamp units worden gevouwen, mits er voldoende ruimte is en de koelvinnen niet 'opgepropt' in de koplamp zitten. De koelvinnen worden niet zo warm dat ze schade kunnen toebrengen aan plastic of iets dergelijks. U behoudt enkel de genoemde garantie als deze handeling juist is uitgevoerd.

Heeft u de H4 Pro Canbus Line LED lampen? De H4 lampen kunnen maar op één manier goed geïnstalleerd worden. Eén zijde fungeert als dimlicht (de kant waarbij de gele ledjes het meest aan het uiteinde van de led lamp zitten), deze kant moet naar de bovenkant in de reflector schijnen (dan weerkaatst het licht schuin naar beneden naar de grond). Bij de andere zijde zitten de gele ledjes ongeveer in het midden, die moet naar de onderkant van de reflector schijnen (zodat het licht naar boven weerkaatst als grootlicht wordt aangezet).


Aan deze montage handleiding kunnen geen rechten worden ontleend.

Indien u er niet uitkomt kunt u gebruik maken van onze inbouwservice.



Handleiding Xenon montage

Gelieve deze handleiding goed te lezen voordat u aan de montage begint.
TopLEDverlichting.nl is niet verantwoordelijk voor gevolgschade (die voortvloeit uit verkeerde montage)!
Wees voorzichtig met het monteren van de H.I.D Xenon ombouwset. H.I.D is een Hoog voltage systeem. Een schok hiervan kan leiden tot verwondingen.

Denk aan onderstaande zaken voordat u aan de montage begint.

  • Het contact van de auto en de schakelaar van de lamp dienen uit te staan.
  • Pak het glas van de lamp niet met de hand vast, door vuil of vet zal de lamp kapot gaan.
  • Kijk eerst of de draden van de lamp goed zitten, dit voorkomt een schok.
  • Let op dat bij de montage de xenon lamp niet tegen de kap van de lamp aan komt.
  • Kijk of de plus en min zijn aangesloten op de juiste positie van de originele stekker voordat u de schakelaar van de lamp aanzet.
  • Zet de Xenon set pas aan als de motor is gestart.

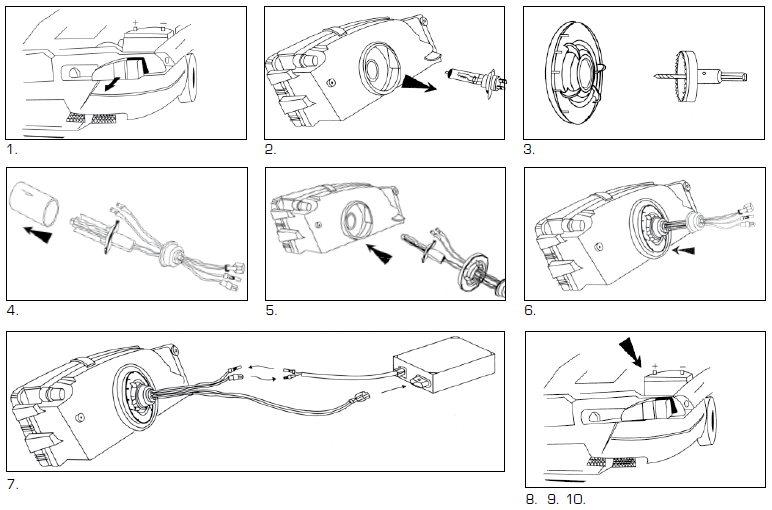

Stappenplan
1. Demonteer de koplamp indien noodzakelijk of demonteer het afdekkapje van de koplamp indien u genoeg ruimte heeft.
2. Haal de originele halogeenlamp uit de koplampunit.
3. Boor een gat in de koplamp unit ter grootte van 25mm
4. Haal de plastic houder van de Xenon lamp. Pak het glas van de lamp niet vast!
5. Monteer de Xenon lamp in de koplampunit en sluit de plus en min draden aan op de originele stekker.
6. Monteer het afdekrubber die vast zit aan de bedrading van de Xenon lamp in het geboorde gat.
7. Sluit de kabels van de Xenon lamp aan op de bedrading van de ballast.
8. Monteer de koplamp, indien u deze vooraf gedemonteerd heeft.
9. Maak de ballast goed vast met bijvoorbeeld tairips op een plek onder de motorkap waar geen draaiende onderdelen zitten.
10. Doe dit ook voor de tweede lamp en ballast en controleer of alles goed vast zit en functioneert.


Aan deze montage handleiding kunnen geen rechten worden ontleend.

Indien u er niet uitkomt kunt u gebruik maken van onze inbouwservice.

Let op dat al onze exterieurverlichting producten niet bestemd zijn voor de openbare weg vanwege een EU verordening en derhalve enkel gebruikt mogen worden op privé terrein! Lees hier wat dit precies inhoud voor het plaatsen van deze verlichting in uw voertuig. Wij richten ons enkel op de 'off-road use' (auto sport, motor sport, auto shows, circuit, etalage/showroom, etc.). Lees hier wat dit precies inhoud voor het plaatsen van deze verlichting in uw voertuig.
